Részletes termék ismertető
P-V 30-as szilárd tüzelésű lemezkazán
Ajánlott tüzelőanyagok:
Kazán tartozékok:
- Kazán hőmérő
- Töltő-, leeresztő csap
- Tűzrácsok (rostélyok)
Megvásárolható kiegészítő tartozékok:
- Automata huzatszabályozó
- Acél füstelvezető csövek
- Salakkaparó, hamutartó
- Celsius tisztítós csomag
A kazánok alkalmasak családi házak, kis lakások, fólia és üvegházak, kisebb üzemcsarnokok és műhelyek gravitációs vagy szivattyús fűtésére.
A kazánok kezelése, üzemeltetése egyszerű és gazdaságos. A kazánok tűztere 5 mm vastagságú acéllemezből készül elhajlítással hegesztett kötéssel.
A kazántesten (3db) öntöttvas tüzelőajtó található, amelyek az üzemeltetéshez szükséges valamennyi funkciót kielégítik (feltöltés, tisztítás, levegőszabályozás).
Előnyei:
- A kiépített fűtésrendszer segítségével az egész épületben egyenletes hő eloszlást és szükség esetén használati meleg vizet is biztosíthat szemben a kandallókkal és kályhákkal.
- Hasznos energiát állít elő a felhalmozott szárított nem fás biomasszából.
- A tűztér 5 mm lemezvastagságú hőálló acélból készül, a tartósság és magas nyomástűrés érdekében.
- Kezelésük, üzemeltetésük egyszerű és gazdaságos.
- Zárt rendszerre köthetők (üzemi nyomás max. 2 bar), így lehetővé teszi, hogy azonos fűtésrendszeren több kazán is üzemeljen (pl.: gázkazán/szilárd-tüzelésű kazán/pellet kazán).
- Bármely fűtésrendszerhez csatlakoztatható (radiátoros, padló, fal és kombinált fűtés)
Típus
|
P-V30
|
CELSIUS
|
|
Maximális teljesítmény (kW)
|
27
|
Tüzelő ajtó méret (mm)
|
300*300
|
Fűthető légtér fűtési rendszertől függően(m3)
|
300-770
|
Hatásfok tüzelő anyagtól függően (%)
|
78-82
|
Fűtővíz csatlakozás (”)
|
2
|
Füstcső csatlakozás (mm)
|
132
|
Magasság (mm)
|
1150
|
Szélesség (mm)
|
480
|
Mélység (mm)
|
550
|
Tömeg (Kg)
|
194
|
Víztérfogat (l)
|
56
|
Üzemi nyomás (bar)
|
2
|
Üzemi hőmérséklet (°C)
|
90
|
Próbanyomás (bar)
|
4
|
Tűztér mérete (mm) (magasság*szélesség*mélység)
|
500*355*405
|
Celsius Biztonsági Hőcserélő
A fatüzelés sajátossága, hogy a hőenergia-előállítás pillanatnyi intenzitása kevésbé szabályozható, mint pl. pellet tüzelés esetén, mivel a tűztérben lévő tüzelő mennyisége, ill. annak energiatartalma magasabb, mint az épület pillanatnyi hőigénye, ezért minden esetben gondoskodnunk kell a kazánok túlfűtés védelméről. Ennek egyik legegyszerűbb megoldása a külső biztonsági hőcserélő rendszerbe építése.
A Celsius Biztonsági hőcserélő 56kW kazánteljesítményig alkalmazható, ennél magasabb teljesítmény esetén egyedi tervezést és kivitelezést igényel a kazánok túlfűtés védelme.
Működése: Ha a kazán fűtési előremenő csonkjára csatlakozó tartályban lévő fűtővíz hőmérséklete eléri vagy meghaladja a 98°C-ot, úgy egy termosztatikus szelep kinyit, és a tartályban elhelyezett hőcserélőn átáramló hálózati hideg víz lehűti a fűtővizet.
Celsius F-kazánvédő egység csomag 65kW kazán teljesítményig
Csomag tartalma:
- Celsius kazánvédő szelep
- DAB Evosta2 40-70/180 keringető szivattyú
- 1db szivattyú hollander (golyós csappal)
- 65kW-ig, KVS: 7,2
Alkalmazási terület:
A szilárdtüzelésű kazánok üzemeltetése során gyakran tapasztalt jelenség a kondenzáció, mely minden esetben kazán károsodást, élettartam és hatásfok csökkenést, továbbá fűtési többlet költséget eredményez.
Ezen egységek használatával elkerülhető a nem kívánt kondenzáció!
A berendezés a termosztatikus keverőszelep segítségével folyamatosan a kondenzációs hőmérséklet felett tartja a fűtőkészülék vízhőmérsékletét.
Működési elve:
1. Indítási üzemmód (kazán előmelegítés)
A kazánból kilépő „előremenő” fűtővizet visszairányítja a kazán „visszatérő” csonkjára mindaddig, mígnem eléri a beépített termosztatikus szelep nyitási hőmérsékletét. A szelep „A” ága zárt állapotban van.
2. Puffer tartály felfűtési üzemmód:
Mikor a vissza keringetett fűtővíz hőmérséklet eléri a termosztatikus szelep nyitási hőmérsékletét, a szelep a puffer tartályból érkező alacsony hőmérsékletű fűtővizet bekeveri a magasabb hőmérsékletű „előremenő” víz egy részével, úgy hogy a kazánba visszatérő hőmérséklet nem alacsonyabb mint a szelep nyitási hőmérséklete így védi a kazánt a nem kívánt kondenzációtól. A keveréshez használt előremenő vízmennyiségen felül keletkező hőenergiát tovább engedi a puffer fűtésére.
3. Teljes kapacitású puffer fűtési üzemmód:
Ha a pufferből visszatérő fűtővíz hőmérséklete eléri vagy meghaladja a termosztatikus szelep nyitási hőmérsékletét, úgy a szelep teljesen nyitott állapotba vált, így teljes kapacitással fűthetjük a puffer tartályt. A szelep „B” ága zárt állapotban van. Ez az állapot a szelep nyitási hőmérséklete +10 K-n jön létre.
Például, ha a szelep nyitási hőmérséklet 55°C akkor +10°C esetén teljesen nyitott A → AB irányba.
Kazánvédő szelep technikai adatai:
- Anyaga: melegen kovácsolt sárgaréz
- Max. üzemi nyomás: 10bar
- Max. Hőmérséklet: 100°C
- Választható nyitási hőmérsékletek: 45, 55, 60°C
- A-AB Kvs érték: 3,5
- B-AB Kvs érték: 2,3
- Névleges nyitási hőmérséklet: beállított +10K
- Max. teljesítmény (Δt20K és 1400l/ó) mellett: 32kW
- Max. Δp visszatérő ágba építve: 100 kPa
Celsius Puffer tartályok
Fatüzelés esetén a hőenergia előállítás intenzitása kevésbé szabályozható, mint pl. pellet tüzelés esetén, mivel a tűztérben lévő tüzelő mennyisége, illetve annak energiatartalma magasabb, mint az épület pillanatnyi hőigénye.
A folyamatos energiaellátás biztosítása érdekében két megoldás közül választhatunk:
- Hagyományos megoldást „huzatszabályzót” használva a túlzott hőtermelés kismértékben csökkenthető az égési levegő mennyiségének csökkentésével, ebben az esetben a tüzelés hatásfoka drasztikusan csökken valamint a tökéletlen égés következtében a káros anyag kibocsátás emelkedik.
- Puffer használata esetén a túltermelt hőenergiát eltároljuk, majd szükség esetén felhasználhatjuk. Ennél a megoldásnál érhető el a legjobb hatásfok illetve az alacsony káros anyag kibocsátás.
A szilárd tüzelésű kazánok hatékonyságát és a tüzelés komfortját nagymértékben emeli a megfelelő méretű puffer tartály rendszerbe építése.
Mivel a puffer tartályban magas hőmérsékletű fűtővizet tárolunk, így könnyen belátható, hogy a jó szigetelés megválasztásával még gazdaságosabbá tehető a fűtés.
Celsius Puffer tartályok előnyei:
- Jó Hőszigetelő képesség: C Energia osztály (EU szabványnak megfelel, tanúsítvánnyal rendelkezik)
- Gazdaságosabb tüzelés alacsonyabb káros anyag kibocsátás mellett.
- Esztétikus kivitel (egységes műanyag burkolat)
- Biztosítható az épület folyamatos hő ellátása ciklikus fűtés esetén is, például fatüzelés esetén az éjszakai folyamatos hő ellátás biztosítható.
- HMV Frissvíz modul csatlakoztatásával, nincs szükség HMV tartályra
Motoros 3-járatú váltószelep rugós visszatérítővel
Alkalmazható: fűtés, hűtés és napkollektoros rendszerekben (glycol max. 50%)
- 230V, 50Hz. Felvett teljesítmény: 6W
- Védelem IP22
- Névleges nyomás PN10
- Környezeti hőmérséklet Max. 60C°
- Töltet hőmérséklet: 5+120C°, Rövid ideig 150C°
- Névleges nyitási idő: 20s, rugó visszatérítő zárás 6s
- KVS 12,6
- Üresjárat AB->B
Váltószelep bekötése:
- AB - Kazán visszatérő
- A - Puffer tartály közepe
- B - Puffer tartály alja
Puffer rétegfűtés:
A puffer felfűtését a tartály felső részénél kezdjük, így a kazánba visszatérő fűtővíz rövidebb idő alatt eléri a kívánt hőmérsékletet, ezáltal a kazánvédő (kondenzációt elkerülő) keverőszelep gyorsabban éri el a teljesen nyitott állapotot, és a kazánban keletkező összes hőenergiát a puffer fűtésére használjuk, nem pedig a visszatérő víz hőmérsékletének emelésére.
Ha a puffertartály felső rétegében tárolt fűtővíz hőmérséklete eléri a beállított értéket (pl. 60-65°C), melyet a tartály közepén elhelyezett termosztát jelez, akkor egy elektromos 3 járatú váltószelep átváltja a kazán visszatérőt a tartály középső csonkjáról az alsóra.
Eőnye:
- Gyorsabb tartályfelfűtés
- Hatékonyabb épületfelfűtés, mivel a fütésrendszerbe rövidebb idő alatt kerül megfelelő hőmérsékletű fűtővíz
- Emeli a fűtésrendszer hatásfokát
Euroster 813 vezérlő egység
Az Euroster 813 egy univerzális mikroprocesszoros hőmérséklet szabályzó grafikus kijelzővel, érzékelőkkel. Az Euroster 813 vezérlő a szivattyút hőmérséklet-különbség alapján működteti. A vezérlés fő funkciója, hogy a beállított hőmérséklet-különbség alapján kapcsolja be, illetve kapcsolja ki a szivattyút, így biztosítva azt, hogy a tárolót csak a megtermelt többlet hővel melegítjük, ezáltal energia megtakarítás érhető el. Magas hőmérsékletnél vészkeringetést indít el amely meggátolja a kazán túlmelegedését. Fagyvédelmi funkciót is tartalmaz továbbá.
Az EUROSTER 813 egy univerzális mikroprocesszoros hőmérséklet szabályzó grafikus kijelzővel, érzékelőkkel. Az EUROSTER 813 vezérlő a szivattyút hőmérséklet-különbség alapján működteti.
Az EUROSTER 813 vezérlő puffer tartályhoz, váltószelephez, vegyes tüzelésű kazánhoz, utókapcsolt gázkazánhoz, napkollektoros szolár rendszerhez (vákuumcsöves, vagy sík-kollektoros rendszerhez) alkalmazható vezérlés.
A vezérlés fő funkciója, hogy a beállított hőmérséklet-különbség alapján kapcsolja be, illetve kapcsolja ki a szivattyút, így biztosítva azt, hogy a tárolót csak a megtermelt többlet hővel melegítjük, ezáltal energia megtakarítás érhető el.
Euroster 813 műszaki adatok
Tápellátás
|
230V, 50Hz
|
Teljesítmény felvétel
|
1,6W
|
Keringető szivattyú kimeneti terhelése
|
200W
|
Vészindítási hőmérséklet
|
60-190 C
|
Szivattyú min. indulási hőmérséklet
|
15-40 C
|
Tároló max. hőmérséklet
|
0-100 C
|
Delta T szivattyú indítás
|
3-20 C
|
Delta T szivattyú leállítás
|
1-18 C
|
Tároló hőmérséklet
|
10-100 C
|
Tároló hiszterézis
|
2-20 C
|
Védettség
|
IP40
|
Kijelző
|
LCD
|
Elektromos Bekötés
1. Fázis
2. Szivattyú
3. Váltó szelep
4. - 5.Puffer közepe
5. - 7.Puffer teteje
8. - 9.Kazán (pt1000)
10. Nulla
A vezérlő beállítása:
+/- gomb egyszerre megnyomásával menübe lépés
-/ok billentyűzet lezárás
+/ok kézi üzemmód /+ gomb megnyomásával választhatók ki a kézileg indítható eszközök.
A menübe való belépés után beállítható értékek:
1. idő
2. fertőtlenítés (on/off)
3. üzemmódok
4. napkollektor, vagy kazán maximum vészindítási hőmérséklete
5. szivattyú minimális indítási hőmérséklet
6. tároló maximum hőmérséklete
7. szolár delta T indulási és leállítási hőmérséklete
8. tároló hőmérséklete/hiszterézis
9. szolár érzékelő kalibrálása
10. tároló érzékelő kalibrálása

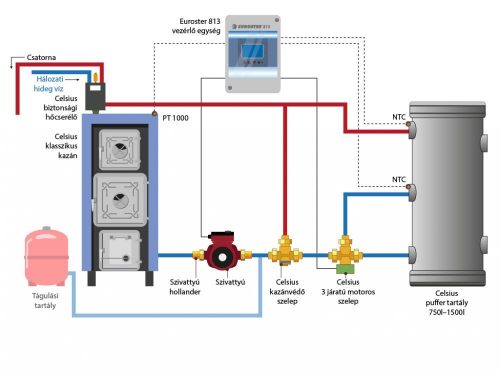

Bekötési rajzok:
