Čerpadlová skupina so servomotorovým zmiešavaním - 3/4”

Čerpadlová skupina so servomotorovým zmiešavaním - 3/4”
  • Čerpadlová skupina so servomotorovým zmiešavaním - 3/4”
  • Čerpadlová skupina so servomotorovým zmiešavaním - 3/4”
340
Átmérő:
Szivattyú típusa:
Szivattyú állomás típus:

Čerpadlová skupina vykurovacieho okruhu s elektrickým zmiešavacím ventilom 3/4"

  • Čerpadlová skupina so servomotorovým zmiešavaním - 3/4”

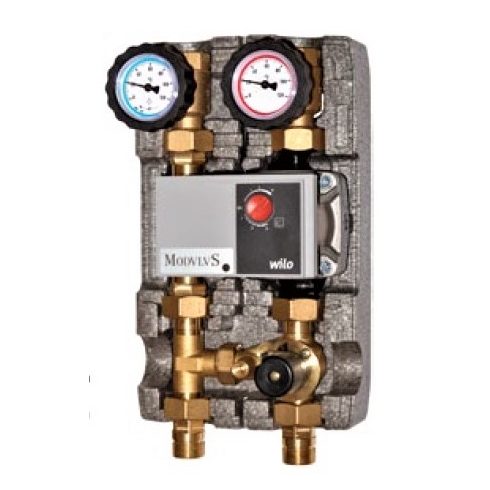

    Čerpadlová skupina pre vykurovacie systémy - podlahové a radiátorové - so servomotorom



    Čerpadlová skupina pre vykurovacie systémy so zmiešavacím ventilom ovládaným servomotorom. Tepelný rozsah regulácie 20-70°C. Sú vhodné pre malé a stredné vykurovacie okruhy, vďaka vysoko
    účinnému synchrónnemu obehovému čerpadlu majú veľmi nízku spotrebu energie.



    Rozmery: 180x302x142mm
    Rozostup pripojení: 90mm



    Technické údaje:

    • pipojovacie hrdlá 3/4”
    • rozostup pripojení 90mm
    • trvalý tepelný spád 15 K
    • Kvs 5,5
    • trojcestný zmiešavací ventil so servopohonom na výstupe
    • výstupný guľový ventil so šróbením a teplomerom
    • vstupný guľový ventil so spätnou klapkou a teplomerom
    • izolácia PPE



    Obtokom zabudovaným do trojcestného ventilu zabezpečíme vhodný zmiešavací prietok aj v úplne otvorenej polohe ventilu. Cez obtokový ventil môžeme nastaviť stály zmiešavací pomer (max. 50 % celkového prietoku) pre prípad, keď množstvo prúdiace cez zmiešavací ventil nie je postačujúce.

    Aby sme zabránili nežiadúcemu stúpaniu teploty výstupnej vody, primiešavaním cez obtokový ventil klesá teplota výstupnej vody, čím ochránime napr. podlahové kúrenie pred poškodením.



    By-pass ventil

    Funkcia obtoku:
    Napríklad, keď je zmiešavacia vezva úplne uzatvorená, tak sa časť vykurovacej vody premiešava cez obtokový ventil vplyvom obehového čerpadla. Toto množstvo je nastaviteľné na obtokovom ventile do 50 % kapacity zmiešavacieho ventilu.



    By-pass ventil

    servomotor





    Zabudovaný servomotor k zmiešavacím ventilom:
    3 bodový dvojsmerný servomotor.
    Uhol pohybu 90° , 230 V, 105sec, krútiaci moment 2 Nm, IP40







    Informačné údaje k vykurovacím okruhom s nízkou a strednou teplotou

    t

    Výkon a prietok
    vykurovacieho oktuhu

    Odporúčané cirkulačné
    čerpadlo

    Dopravná výška

    Výhrevná plocha
    podlahového
    vykurovania

    8 K

    12 kW - 1300 l/h

    Wilo Yonos Para RS 15/6

    4,5 mH0

    Up to 100 m²

    8 K

    17 kW - 1900 l/h

    Wilo Yonos Para RS 15/7,5

    5 mH0

    Up to 170 m²

    15 K

    23 kW - 1300 l/h

    Wilo Yonos Para RS 15/6

    4,5 mH0

    -

    15 K

    33 kW - 1900 l/h

    Wilo Yonos Para RS 15/7,5

    5 mH0

    -







  • Átmérő
    3/4 colos
    Szivattyú típusa
    Grundfos UPM3 AUTO L 15-70
    Szivattyú állomás típus
    Elektromos
    Hmotnosť
    4,7 kg/db
