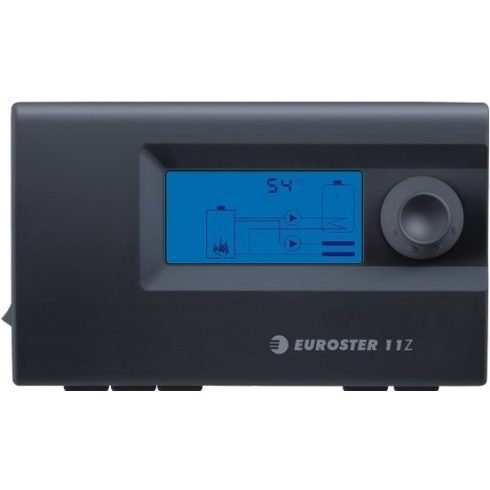

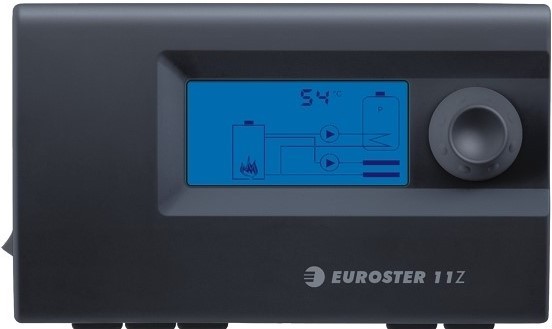

Euroster 11Z

Euroster 11Z
28 004 Ft

Euroster 11Z vezérlő egység, mely a használati meleg víz rendszer működését felügyeli, irányítja

  • Euroster 11Z szivattyú vezérlés







    Az Euroster 11Z szivattyú vezérlő szilárd tüzelésű fűtőkészülékekhez alkalmazható:

    • vegyes tüzelésű kazán + indirekt használati meleg víz (hmv) tároló,
    • vízteres kandalló + indirekt használat meleg víz (hmv) tároló;
    • vízteres kandalló + puffer tartály,
    • vegyes tüzelésű kazán + puffer tartály



    11Z vezérlő



    Az EUROSTER 11Z szivattyú vezérlő, egy modern mikroprocesszoros vezérlés, amely grafikus kijelzővel rendelkezik. A szivattyú vezérlő két hőmérséklet érzékelővel van ellátva, amely központi fűtés keringető és használati meleg víz (HMV) szivattyú indítására képes, illetve hőmérséklet különbség számításból puffer tartály szivattyú indítására.

    A hő különbség számítás azt az előnyt eredményezi, hogy csak abban az esetben indítja a HMV, vagy puffer szivattyút, ha a kazán melegebb, mint a tartály hőmérséklete - ezáltal a tartályt nem hűtjük vissza a kazánnal.

    Az EUROSTER 11Z szivattyú vezérlő a központi fűtés keringető szivattyú működésének vezérlésére (max 80°C) és a rendszerbe épített másik szivattyú (HMV vagy puffer, max 70°C ) vezérlésére szolgál. A szivattyú vezérlő a központi fűtés szivattyút kapcsolja be, ha a hőmérséklet meghaladja a megadott bekapcsolási küszöböt és a hiszterézis értéket, és leállítja a szivattyút, ha a kazán lehűl.

    A második szivattyú részére, a bekapcsolási hőmérsékleten kívül, a felhasználó állítja be a megadott hőmérséklet különbséget. A szivattyú ennek a hőmérsékletnek az elérése után kezd működni. A szivattyúk prioritását (fontosságát) a menüben meg lehet határozni, ezáltal az üzemmód sorrendje változik.



    Az EUROSTER 11Z szivattyú vezérlő antistop funkcióval rendelkezik, amely megelőzi a szivattyú beragadását. A szivattyú ennek során 14 naponként bekapcsol 30 mp-re.

    Az EUROSTER 11Z szivattyú vezérlő könnyen telepíthető új, valamint már meglévő rendszerekbe is. A szivattyú vezérlés szerves részét képezik a jeladók és kábelek.

    őnyt eredményezi, hogy csak abban az esetben indítja a HMV, vagy puffer szivattyút, ha a kazán melegebb, mint a tartály hőmérséklete - ezáltal a tartályt nem hűtjük vissza a kazánnal.



    Az EUROSTER 11Z szivattyú vezérlő a grafikus kijelzőnek köszönhetően megkönnyíti a vezérlő beállítását, amely a jobb oldalon található forgatógomb segítségével történik. A forgató gomb jobbra forgatásával választható ki a kívánt beállítási menü, amely a grafikus kijelzőn megjelenik. A gomb megnyomásával állíthatók a hőmérsékleti értékek (olyankor az aktuális ikon villog). A beállított hőmérsékleti érték után a gomb még egyszeri megnyomásával menthető el.

    A maximális biztonság és hibamentes működés biztosítása érdekében a vezérlő 90 °C-nál elindítja a szivattyút vészkeringetési üzemmódban, ilyenkor a kijelző villog. A készülék automatikusan visszaáll, ha a hiba megszűnt. A kazánokat a szabványoknak megfelelően biztonsági hűtőhurokkal és egyéb - a kazángyártó által esetlegesen előírt - biztonsági berendezésekkel szükséges ellátni.

    olja be, ha a hőmérséklet meghaladja a megadott bekapcsolási küszöböt és a hiszterézis értéket, és leállítja a szivattyút, ha a kazán lehűl.



    A második szivattyú részére, a bekapcsolási hőmérsékleten kívül, a felhasználó állítja be a megadott hőmérséklet különbséget. A szivattyú ennek a hőmérsékletnek az elérése után kezd működni. A szivattyúk prioritását (fontosságát) a menüben meg lehet határozni, ezáltal az üzemmód sorrendje változik.



    Bekötési ábra:





    1. EUROSTER 11Z vezérlő
    2. Hmv érzékelő
    3. Hmv vagy puffer tároló
    4. Hmv szivattyú
    5. Fűtőkészülék
    6. Kazán érzékelő
    7. Kazán szivattyú
    8. Fűtőtest



    Kijelző magyarázat:





    1. A beállított paraméter neve (hőmérséklet, hiszterézis, kalibrálás)
    2. Kazán hőmérséklet érzékelő
    3. Kézi üzemmód - az aktuális szivattyú ikon megjelenik hmv/kf (az üzemmód aktiválása után a készülék automatikusan visszakapcsol)
    4. Riasztás - villog a kijelző riasztás esetén (érzékelő-szakadás, vészhő)
    5. Működési állapot
    6. Hmv vagy puffer szivattyú (a szivattyú működésekor a szimbólum megjelenik)
    7. KF szivattyú (a szivattyú működésekor a szimbólum megjelenik)
    8. KF hőmérséklet
    9. Hmv, vagy puffer hőmérséklet
    10. Hmv, vagy puffer érzékelő
    11. Prioritás beállítása a szivattyúk között (elsődleges vagy párhuzamos)



    Műszaki adatok:



    Üzemmód

    Minimális

    Maximális

    Mért. egység

    KF szivattyúindítási hőmérséklet

    20

    80

    °C

    KF szivattyú hiszterézis

    2

    10

    °C

    Hmv szivattyú hőmérséklet

    20

    70

    °C

    Hmv szivattyú hiszterézis

    2

    10

    °C

    Differenciál (hőkülönbség)

    3

    10

    °C

    Prioritás (hmv)

    Nem

    Igen

    °C

    Érzékelő kalibrálás (KF)

    -5

    5

    °C

    Érzékelő kalibrálás (hmv, puffer)

    -5

    5

    °C

    Kézi üzemmód (KF)

    Nem

    Igen

    °C

    Kézi üzemmód (hmv)

    Nem

    Igen

    °C
