Celsius kazánvédő egységcsomag 500 kW

Celsius kazánvédő egységcsomag 500 kW
819 436 Ft

Csomag tartalma:

  • 90 C vezérlőegység
  • 3 járatú motoros keverőszelep DN 65 Kvs 90
  • Magas hatásfokú szivattyú - Wilo HF 65/0,5-9



Részletek

Celsius kazánvédő csomag 500 kW-ig



Nagy hatékonyságú kazánvédő csomag, mely saját vezérlővel van ellátva a következő rendszerekhez:

  • A kazán direktben van összekötve a hőleadó körrel (puffer nélküli).
  • A kazán közvetlenül puffertartályra dolgozik.
  • A kazán nagyobb puffertartályra dolgozik komolyabb hőtárolás céljából motoros váltószeleppel kiegészítve. Opcionális kiegészítő!



Kesselschutzdaten 500 kW









Szivattyú adatok:

Energia hatékonysági index (EEI) ≤ 0,20
Max. szállítási magasság 9 m
Max. átfolyási mennyiség 32 m³/óra
Max. statikus nyomás PN 10
Hálózati csatlakozás

1 ∼ 230 V ± 10 %, 50/60 Hz

Biztonsági besorolás IPX4D
Nettó tömeg ≈ 16 kg
Szigetelési besorolás F
Fordulatszám 950 - 4100 rpm
Energia fogyasztás 15 - 600 W
Áramfelvétel 0,17 - 2,4
Csőcsatlakozás DN 65
Interferencia ellenállás EN 61800-3;2004+A1;2012



Méretek:

Kesselschutzgröße 500 kW

Wilo keringető szivattyú 300 kw







90C vezérlőegység

Esbe 90 C keverőszelep vezérlő

A keverőszelep működési tartománya 90°, amely kézzel is könnyen működtethető. A kétpontos jelvezérlés mellett a 3 pontos jelvezérlésre is képes.

A kétpontos jelvezérlésű 90 C  vezérlő 24 vagy 230 V AC, 50 Hz váltakozó áramra alkalmazható. Különböző futásidők állnak rendelkezésre 15 és 60 másodperc között. Csomag részét képezi a 1,5 m hosszú hálózati kábel.

A kiegészítő kapcsoló bármilyen helyzetben beállítható, illetve egyedülálló megoldással szerszámok nélkül könnyen szétszerelhető, így hozzáférve a kapcsolóhoz.



TECHNICAL DATA
Környezeti hőmérséklet

max. +55°C

min. -5°C

Tápegység 23V ± 10% V C, 50 Hz
Energiafogyasztás 230 V 5 VA
Biztonsági besorolás IP41
Biztonsági osztály II
Kiegészítő kapcsoló 6(3) A 250 V AC
Súly 0,4 kg





Javasolt rendszerekben

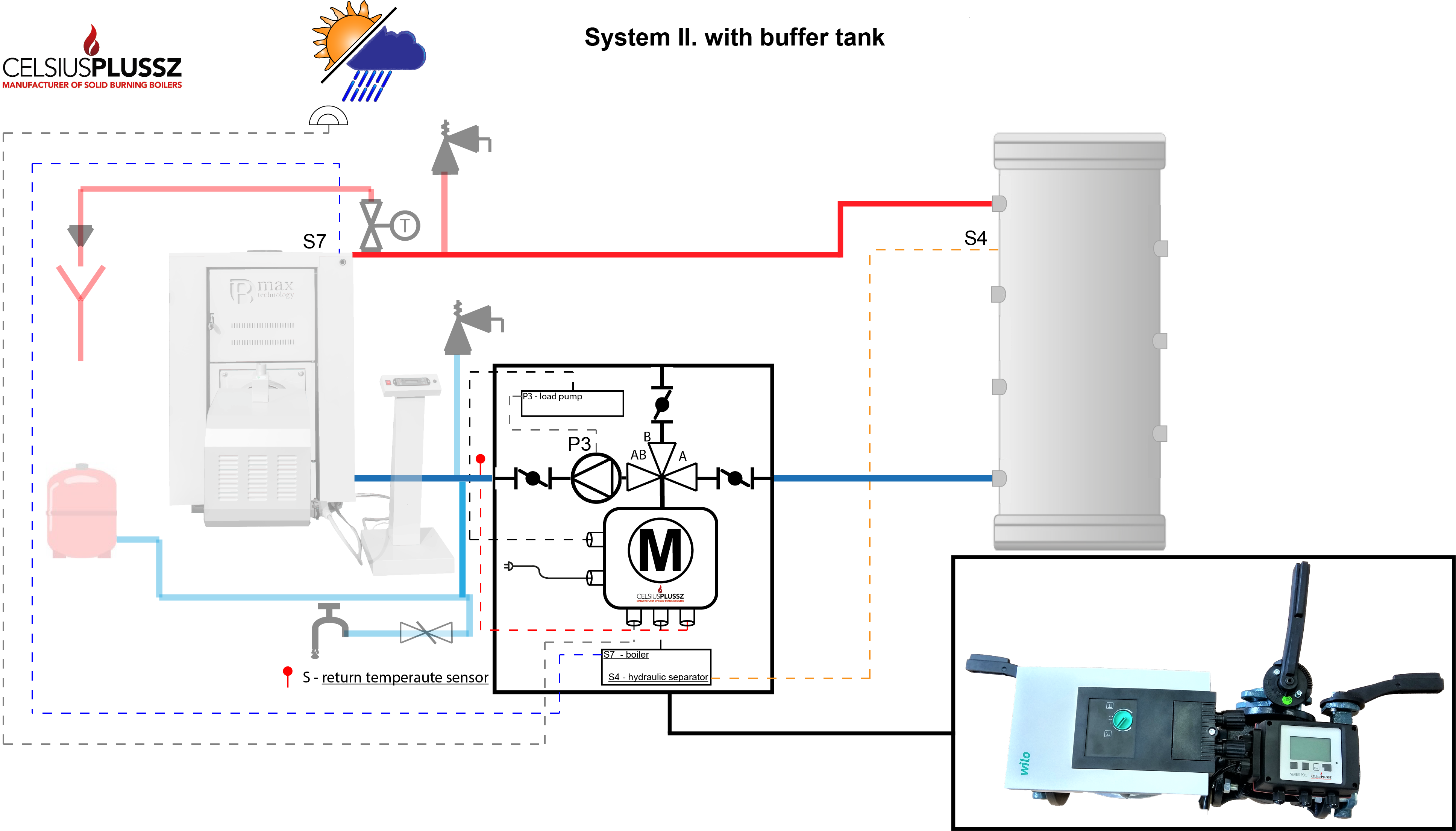

1. verzió

Kesselschutzpaket

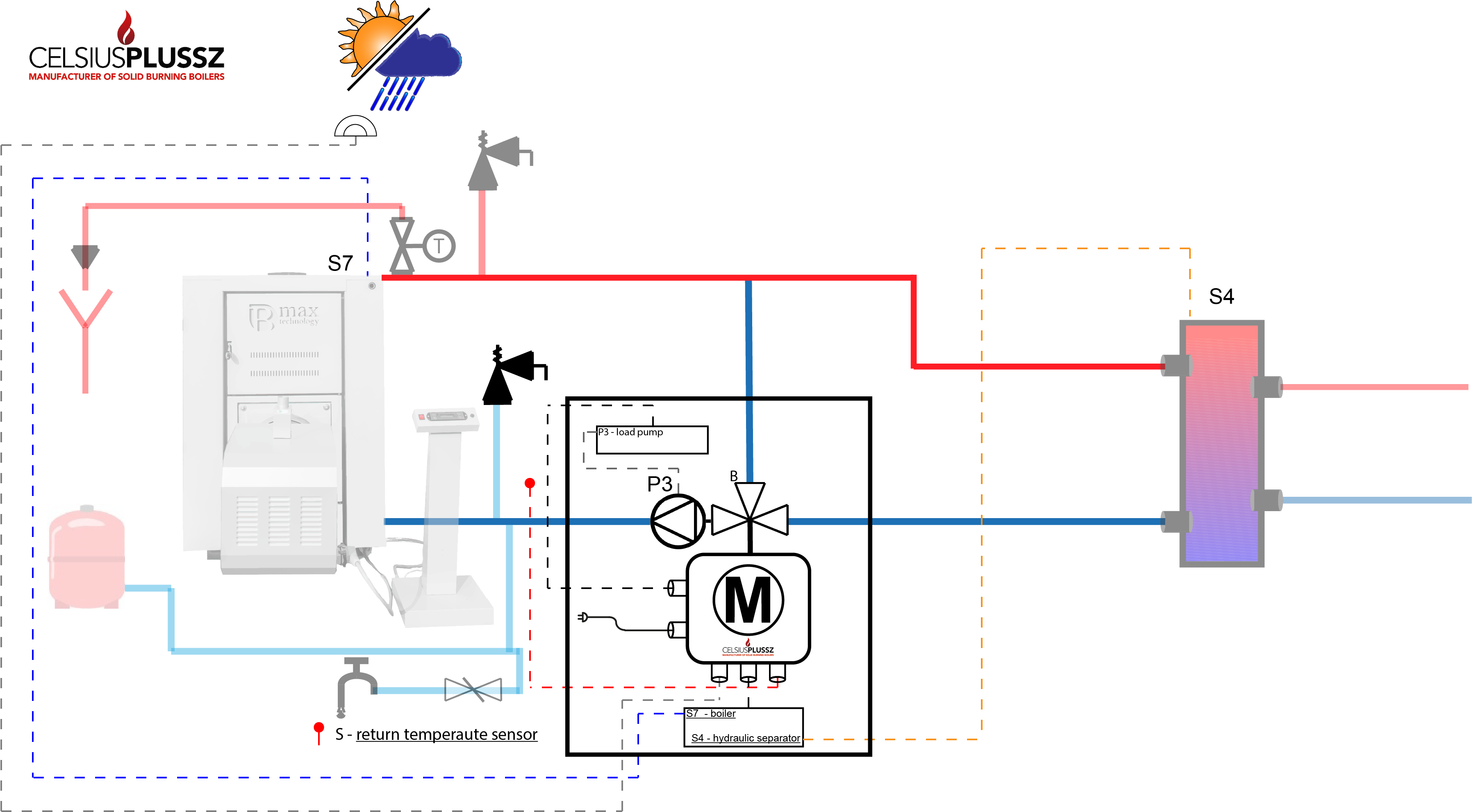

2. verzió

Kesselschutzpaket
