92 837 Ft

Fűtésköri szivattyúállomás padlófűtésre - Termosztatikus keverőszeleppel
Hőmérséklet tartomány 20-45°C vagy 45-70°C

(Választható)

Részletek

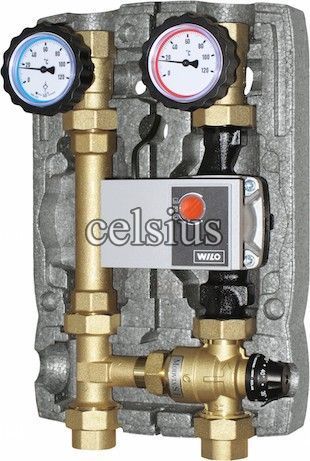

Fűtéskör ellátó szivattyú állomás, termosztatikus keverőszeleppel



Az új fejlesztésű Celsius szivattyú állomások a legfejlettebb technológiával készülnek. A kompakt kialakításnak köszönhetően alacsony a helyigényük. Az egység EPP hőszigeteléssel rendelkezik.

Méretek: 180x302x142mm

Kötési távolság: 90mm



Alkalmasak kis és közép méretű fűtési körök ellátására. A magas hatásfokú szinkron keringető szivattyúnak köszönhetően nagyon alacsony az energiafelhasználásuk.

Max. Fűtéskör méret: 22kW (folyamatos Δt 20K)

Max. áramlás 1000 l/h

KVS: 2,0

Pontosabb adatokat az alábbi táblázat tartalmazza.



Egység tartalma:



Előremenő oldal:

-          ¾” hollanderes csatlakozó

-          3-járatú termosztatikus keverőszelep (F1, F2 Modell)

-          Magas hatásfokú szinkron keringető szivattyú (elő-vezetékelve)

-          Hollanderes gömbcsap hőmérővel

Visszatérő oldal:

-          Hollanderes gömbcsap visszacsapó szeleppel (nyitás 20mbar) és hőmérővel

-          T idom

-          ¾” csatlakozó

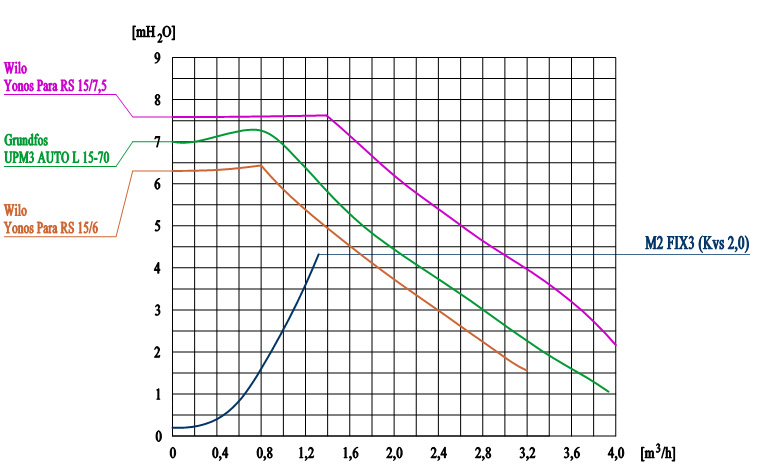

Tájékoztató adatok alacsony és közepes hőmérsékletű fűtési körökhöz

Modell

Állítható hőm. tartomány

t

Kvs

Fűtéskör teljesítmény és áramlási mennyiség

Ajánlott keringető szivattyú

Maradék emelési erő

Kb. Fűthető padlófűtés felület

F1

20-45C°

8 K

2.0

4,5kW 500 l/h

Wilo Yonos Para RS 15/6

5 mH20

50m2-ig

F2

45-70C°

20 K

2.0

11kW 500 l/h

Wilo Yonos Para RS 15/6

5 mH20

F1

20-45C°

8 K

2.0

9kW1000 l/h

Wilo Yonos Para RS 15/7,5

5 mH20

50m2-100m2-ig

F2

45-70C°

20 K

2.0

22kW1000 l/h

Wilo Yonos Para RS 15/7,5

5 mH20




Referencia hőmérsékletek:

F1 Model: T előre: 55C° , T Vissza: 24C°  T Kevert: 32C°

F2 Model: T előre: 75C° , T Vissza: 40C°  T Kevert: 55C°





Adatok
Átmérő
3/4 colos
Szivattyú típusa
Grundfos UPM3 AUTO L 15-70
Szivattyú állomás típus
Termosztatikus
Tömeg
4,7 kg/db
