Celsius komplett kazánvédő egység 56kW-ig

Celsius komplett kazánvédő egység 56kW-ig
Celsius komplett kazánvédő egység 56kW-ig
Celsius komplett kazánvédő egység 56kW-ig
Celsius komplett kazánvédő egység 56kW-ig

Egység tartalma:

  • Komplett, az egységek összeszerelve kaphatók
  • Helytakarékos, a kompakt tervezésnek köszönhetően minimális a helyigénye
  • Hőszigetelt, az összeszerelt egységek hőszigetelő burkolattal vannak ellátva
Részletek

Alkalmazási terület:

A szilárdtüzelésű kazánok üzemeltetése során gyakran tapasztalt jelenség a kondenzáció, mely minden esetben kazán károsodást, élettartam és hatásfok csökkenést, továbbá fűtési többlet költséget eredményez.



Ezen egységek használatával elkerülhető a nem kívánt kondenzáció!

A berendezés a beépített termosztatikus keverőszelep segítségével folyamatosan a kondenzációs hőmérséklet felett tartja a fűtőkészülék vízhőmérsékletét.



Technikai adatok:

-              Keringető szivattyú Wilo Para SC/8

-              Max. Működési nyomás 10 bar

-              Max. Hőmérséklet 100°C

-              Belső menetes csatlakozás: 1"

-              Termosztát nyitási hőmérsékletek 45°C, 55°C, 60°C, 72°C (Választható)

-              Szabad áramlás nyitó/záró szelep (külső vezérléssel ki/be kapcsolható)

-              Hőmérő 3db (0-120°C)



Névleges nyitási hőmérséklet: Beállított +10K

Legnagyobb terhelhetősége ΔT 30K esetén 90kW (max 2600 l/óra) Wilo Para SC/8 keringető szivattyúval.

Komplett, az egységek összeszerelve kaphatók

Helytakarékos, a kompakt tervezésnek köszönhetően minimális a helyigénye

Az összeszerelt egységek hőszigetelő burkolattal vannak ellátva

-              Max. Hőmérséklet 100°C

-              Termosztát nyitási hőmérséklet 45°C, 55°C, 60°C, 72°C (Választható)

-              Szabad áramlás nyitó/záró szelep

-              Hőmérő 3db (0-120°C)

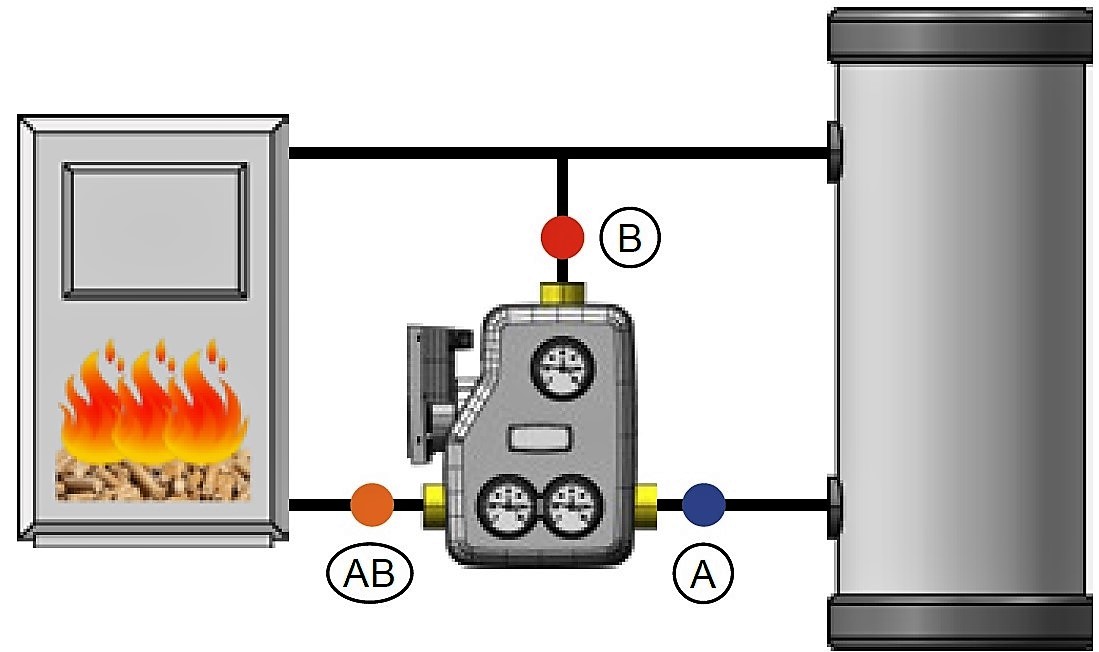

Kazánvédő egység helyes bekötése:

Kazánvédő, laddomat







Működési üzemmódok





Indítási üzemmód (kazán előmelegítés)

A kazánból kilépő „előremenő” fűtővizet vissza irányítja a kazán „visszatérő” csonkjára mindaddig mígnem eléri a beépített termosztatikus szelep nyitási hőmérsékletét.



Puffer tartály felfűtési üzemmód:

Mikor a vissza keringetett fűtővíz hőmérséklet eléri a termosztatikus szelep nyitási hőmérsékletét, a szelep a puffer tartályból érkező alacsony hőmérsékletű fűtővizet bekeveri a magasabb hőmérsékletű „előremenő” víz egy részével, úgy hogy a kazánba visszatérő hőmérséklet nem alacsonyabb mint a szelep nyitási hőmérséklete így védi a kazánt a nem kívánt kondenzációtól.  A keveréshez használt előremenő vízmennyiségen felül keletkező hőenergiát tovább engedi a puffer fűtésére.

Teljes kapacitású puffer fűtési üzemmód:

Ha a pufferből visszatérő fűtővíz hőmérséklete eléri vagy meghaladja a termosztatikus szelep nyitási hőmérsékletét, úgy a szelep teljesen nyitott állapotba vált, így teljes kapacitással fűthetjük a puffer tartályt.



Természetes cirkuláció:

Az egység lehetőséget biztosít a szivattyú működése nélküli cirkulációra. Az egység alján elhelyezett csavar elfordításával átválthatjuk természetes cirkulációs üzemmódra.

Adatok
Szivattyú típusa
Grundfos A. 32-60
Tömeg
4,7 kg/db
