Termék leírás:
A berendezés vezérlőegysége modulálja az elsődleges (fűtési) kör szivattyújának sebességét 10-100% között, melynek köszönhetően állandóan a beállított hőmérsékleten tartja az előállított meleg vizet. A változó tömegáramokat és hőmérsékleteket folyamatosan méri egy digitális szenzor, mely elküldi az adatokat a vezérlő egységnek, ami a kapott adatok alapján beállítja a szükséges szivattyú fordulatszámot.
Az egység tartalma:
- rozsdamentes lemezes hőcserélő 50kW
- magas hatásfokú keringető szivattyú
- az opcionálisan választható váltószeleppel lehetőségünk van az elsődleges kör visszatérő vizének irányítására hőmérséklet alapján
- az egységhez csatlakoztatható puffer termosztát, mely a beállított időzónákban indítja a kazánt ha a tartályban lévő vízhőmérséklet alacsonyabb a szükségesnél
- 30-70 °C között állítható HMV hőmérséklet
- cirkulációs ág hőmérséklete 10-40 °C között állítható
- a maximális teljesítmény kihasználásához a minimum fűtővíz hőmérséklet 60°C
- magas hatásfokú szinkron cirkulációs szivattyú
- a digitális érzékelőnek köszönhetően pontos adatokat tárol a vezérlő egység (éves, havi, heti, napi)
- külső kapcsoló doboz az érzékelők és relék könnyebb csatlakoztatására
- hőcserélő könnyen kiszerelhető, így a karbantartás rövid idő alatt elvégezhető
- komplett egység összeszerelve, PPE szigeteléssel (méret: 398 x 500 x 207 mm)
Technikai adatok:
|
Max. üzemi nyomás
|
6bar
|
|
Működési hőmérséklet
|
-2°C ↔ +95°C
|
|
Nyomás veszteség a másodlagos körben 20l/p tömegáramnál
|
4mH2O
|
|
Nyomás veszteség a cirkulációs körben 5l/p tömegáramnál
|
0,3mH2O
|
|
Minimum csőátmérő
|
DN20 (cirkulációs ág DN15)
|
5 különböző bekötési mód/konfiguráció:
Használati meleg víz készítés
Használati meleg víz cirkulációs (azonnal jövő meleg víz a csapból) ággal
Használati meleg víz cirkulációs ággal és termosztátos kazán indítással
Használati meleg víz modul cirkulációs ággal primer (hőtermelő oldal) visszatérő ág irányítással
Használati meleg víz cirkulációs ággal termosztátos kazán és visszatérő ág iránytással
Kötő dobozok:
Relékhez
Érzékelőkhöz

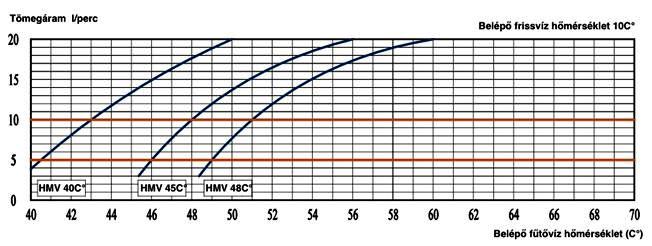

Teljesítmény diagram:
A szükséges Puffer fűtővíz hőmérséklet = kívánt HMV hőmérséklet + 5K
Magasabb Δt esetén hosszabb ideig biztosítja a szükséges HMV-t
