Celsius TUV modul s digitálnym ovládaním a cirkulačným čerpadlom - 40l/min
Jednotka zabezpečí okamžitú prípravu teplej úžitkovej vody v množstve maximálne 20 litrov a 40 litrov za minútu.
Popis produktu:
TUV nie je skladovaná v zásobníku, čím sa predíde napadnutiu baktériami. Jednotka je vynikajúco použiteľná v spojení so solárnym alebo kotlovým (drevo, pelety) systémom. Ovládacia jednotka moduluje rýchlosť vykurovacieho okruhu v rozsahu 10-100%, vďaka čomu udržiava teplotu vyrobenej úžitkovej vody na nastavenej hodnote. Zmenu prietoku a teploty sústavne sníma digitálny senzor, ktorý namerané údaje posiela do ovládacej jednotky, čím sa menia otáčky čerpadla podľa potreby. Tlaková strata je veľmi nízka. Tepelný výmenník je v prípade potreby údržby ľahko demontovateľný, čím sa čas údržby významne skráti.
Obsah jednotky:
nehrdzavejúci lamelový výmenník 100 kW
vysoko účinné obehové čerpadlo
teplota TUV 30-70°C
teplota cirkulačného okruhu nastaviteľná v rozsahu 10-40°C
minimálna teplota vykurovacej vody pre dosiahnutie maximál
neho výkonu výmenníka 60°C
vysoko účinné synchrónne cirkulačné čerpadlo
vďaka digitálnym snímačom archivuje ovládacia jednotka pres
né údaje (ročné, mesačné, týždenné a denné)
PPE izolácia
Technické parametre:
|
Maximálny prevádzkový tlak
|
6bar
|
|
Prevádzková teplota
|
-2°C ↔ +95°C
|
|
Strata tlaku v sekundárnom okruhu 20 l/min.
|
9 mH₂O
|
|
Strata tlaku v cirkulačnom okruhu 5 l/min.
|
0,3 mH₂O
|
|
Minimálny priemer potrubia
|
DN20
(for the recycling line DN15)
|
5 rôzne zapojenia/konfigurácia:
Výroba TÚV
TÚV s cirkuláciou
Teplá úžitková voda s cirkulačnou vetvou a termostatickým
štartom kotla
Teplá úžitková voda s cirkulačnou vetvou a riadením
primárnej vratky
Teplá úžitková voda s cirkulačnou vetvou s termostatickým
štartom kotla a riadením primárnej vratky.
Snímače:

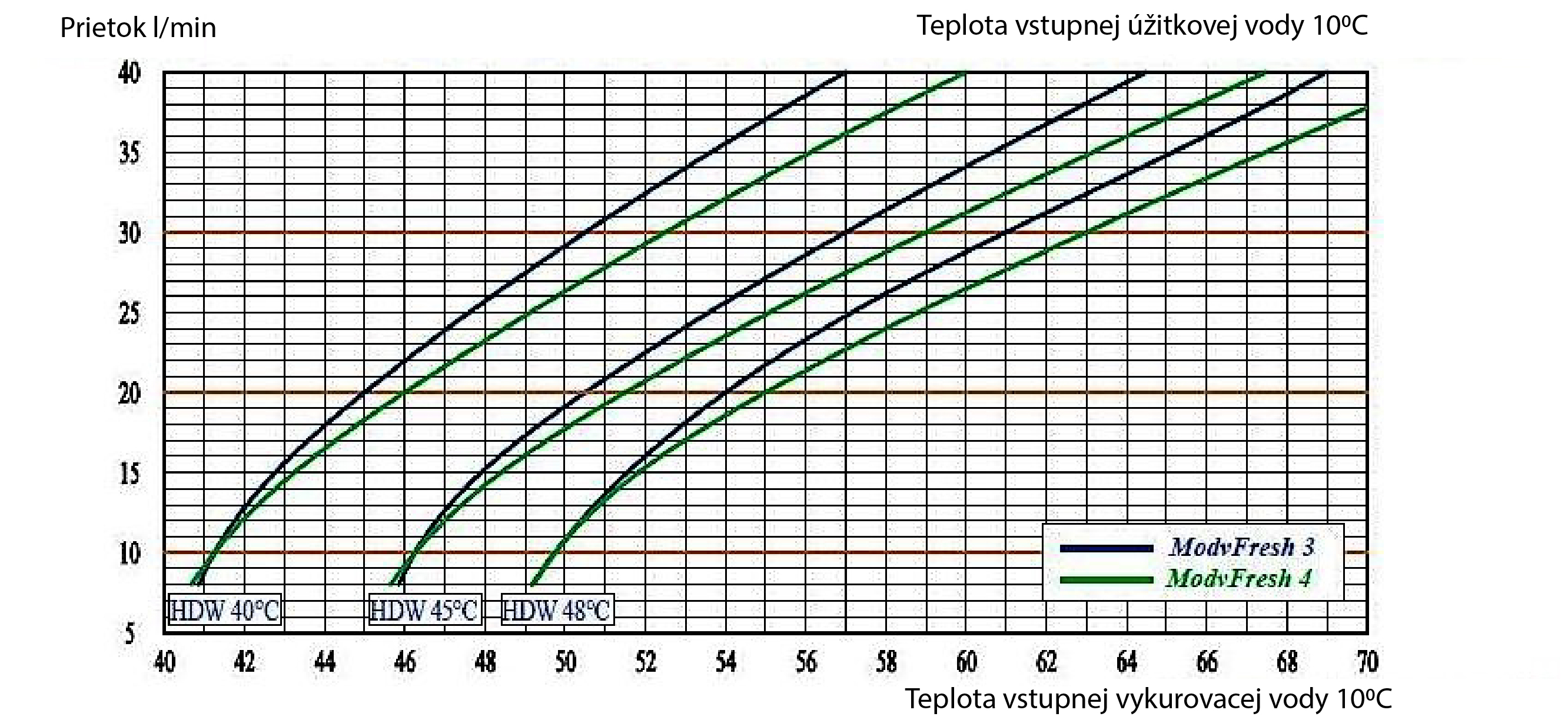

Diagram výkonu:
Graf 40 litrového modulu TÚV
Požadovaná teplota nabíjania akumulačnej nádrže = požadovaná teplota TÚV + 5K
Pri vyššom Δt ezabezpečí TÚV po dlhšiu dobu
