Pachet sistem combi I. 23-25

Pachet sistem combi I. 23-25
1 935

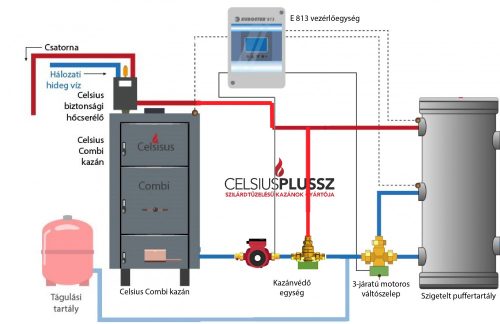

Conţinut:

  • Cazane Celsius Combi 23 - 25
  • Uşă adaptor aryător peleţi
  • Pachet F anticondensare cazan
  • Schimbător de căldură de sigurantă Celsius
  • Ventil motorizat de zonă ventil motorizat de yonă cu trei căi
  • Controler sistem
  • Rezervor cu aburi izolat Celsius (750l)

Faceți clic pe sistemele secundare

Până la 5 ani garanție!

(Va rog sa ne contactati)

Descriere

Cazane Celsius Combi 23-25

cu usa de peleti



Cel mai nou model de cazan Celsius.

Cazanele combinate Celsius au fost proiectate să funcționeze fie cu biomasă non-lemnoasă, fie cu pelete de lemn.
(Calitate DIN +, diametru 6 mm). Structura sa este similară cu cea a cazanelor tradiționale care
funcționează cu lemn, dar funcționarea sa este mult mai economică datorită folosirii echipamentelor de înaltă eficiență. Cazanul necesită o întreținere minimă și va continua să răspundă nevoilor de încălzire ale clientului de-a lungul duratei sale lungi de viață. Cazanul poate fi conectat la orice fel de sistem de încălzire centrală, de la radiatoare la încălzire în pardoseală.



Combustibili recomandați:

  • Combustibili non-lemnoși din biomasă

Accesorii:

  • Termometru cazan
  • Chepeng de alimentare/golire
  • Grilaj pentru foc (grătar)

Accesorii opționale:

  • Reostat sistem încălzire (pagina 82.)
  • Componentă anti-condensare pompă reciclare Celsius până la 65 Kw [R] (pagina 68.)
  • Racletă pentru zgură, tavă de cenușă
  • Pachet de curățare pentru cazane Celsius



Cazanele sunt adecvate pentru încălzirea prin cădere sau pompare a caselor, apartamentelor mici, solariilor și serelor, holurilor mici ale fabricilor și atelierelor.
Aceste cazane sunt ușor de folosit și economice. Incinta lor de ardere este realizată din oțel gros de 5 mm prin sudarea marginilor îndoite. Acest cazane au 3 uși din oțel care servesc la curățare, umplere, controlarea aerului. Cazanele de tip Celsius C sunt mai ușor de curățat datorită lățimii ușii fără pervaz a cazanului.



Avantaje:

  • Sistemul de încălzire poate asigura distribuirea de căldură și în alte zone decât lângă șemineu sau sobă.
  • Capabil să producă apă caldă potabilă,
  • Incinta de ardere e realizată din oțel rezistent de 5 mm,
  • Folosirea e ușoară și economică,
  • Dispune de o incintă mare de ardere pentru alimentare confortabilă cu combustibil,
  • Poate fi conectat la un alt cazan într-un sistem de încălzire (cazan pe gaz – cazan pe combustibil solid),
  • Compatibil cu sistem de încălzire adecvat cu calorifere, încălzire prin pardoseală sau combinat.



Cazanul cu ardere solidă cu peleți de lemn este confortabil datorită::

  1. Pornirii și opririi automate
  2. Menținerii focului și posibilității de reglare (5 niveluri de performanță)
  3. Posibilității de salvare a parametrilor de calitate pentru 4 tipuri diferite de peleți
  4. Curățare mai rapidă



Aceste cazane sunt potrivite pentru arderea biomasei non-lemnoase și peletele de lemn pot fi, de asemenea, utilizate în regim automat. Datorită designului său special, centrala poate utiliza ambele tipuri de combustibili cu o eficiență deosebit de ridicată. Cazanele Celsius sunt potrivite pentru sisteme de încălzire în cădere sau care folosesc pompe pentru încălzirea caselor, atelierelor, diverselor tipuri de case din ferme, spații agricole sau în instituții și sere. Cazanele cu combustibil solid Celsius au modele diferite, cu dimensiuni variabile, concepute pentru a satisface diverse nevoi de încălzire.



Accesorii:

  • Grilaj pentru ardere (grătar)
  • Ușă adaptată la arzătorul de peleți din lemn
  • Chepeng de alimentare/golire





SPECIFICAȚII TEHNICE
Model Combi 23 - 25
Dimensiune ușă ardere (mm) 310*330
Capacitate maximă de încălzire (kW) solid / peleți 25/26
Eficiență în funcție de combustibil (%) solid/peleți 83/91
Cuplaj încălzire apă (”) 2"
Cuplaj conductă verticală (mm) 132
Înălțime (mm) (A) 1140
Lățime (mm) (B) 555
Adâncime (mm) (C) 505
Greutate (kg) 174
Volum de apă (l) 65
Presiune maximă de funcționare (bari) 2
Temperatură maximă de funcționare (°C) 90
Presiune de testare (bari) 4
Curent de aer necesar (g/s) 28
Mărime incintă de ardere (mm)
(înălțime*lățime*adâncime)
520*330*340



Simbol

Denumire

1

CORP CAZAN

2 CAPAC EXTERIOR
3

CUPLAJ RETUR SISTEM DE ÎNCĂLZIRE

4

ROBINET ALIMENTARE ȘI GOLIRE SISTEM DE ÎNCĂLZIRE

5

UȘĂ SUPERIOARĂ

6

TAVĂ CENUȘĂ

7

UȘĂ ARDERE (ARZĂTOR LEMNE)

8

UȘĂ ADAPTATĂ ARZĂTOR DE PELEȚI

9

UȘĂ INFERIOARĂ

10

MÂNER DESCHIDERE UȘĂ

11

INCINTĂ DE ARDERE

12

SCHIMBĂTOARE DE CĂLDURĂ

13

GRILAJ(GRĂTAR)

14

SUPAPĂ DE SIGURANȚĂ SAU MANOMETRU

15

CUPLAJ CONDUCTĂ VERTICALĂ

16 CUPLAJ SISTEM DE ÎNCĂLZIRE
17 TERMOMETRU
18 CUPLAJ REGLARE AUTOMATĂ CURENT DE AER



Celsius Combi energiacímke









Schimbător de căldură de siguranță Celsius

Schimbător de căldură de siguranță Celsius



Conținut echipament:

  • Schimbător de căldură de siguranță Celsius
  • Ventil de aerisire
  • Supapă termostatică de siguranță (temperatură de deschidere: 98°C)
  • Supapă de presiune de siguranță (2bari)



Adecvată pentru următoarele tipuri de cazane:
Celsius clasic, Celsius C și Celsius Combi









Pachet anticondensare F-Celsius 65 kW



Kazánvédő csomag

Conținutul echipamentului:

  • pompă de circulație (Grundfos UPM3 25-70 Hibrid)
  • pompă cu set olandez (robinet cu bilă) 1 bucată
  • supapă de protecție cazan Celsius
  • până la 65 kW kvs 7,2

Ansamblu protecție cazan pentru prevenirea condensării

Condensarea este un fenomen frecvent în timpul folosirii cazanelor cu combustibil solid, având
întotdeauna efecte negative și ducând la scăderea perioadei de utilizare a acestora, la diminuarea
eficienței și la costuri mai mari de încălzire.

Principiu de funcționare:

1. Pornirea sistemului (încălzirea cazanului)
După pornirea cazanului, supapa termică este închisă complet în partea dinspre utilizator (intrarea A) și rămâne astfel până când fluidul este încălzit de sursa de căldură și ajunge la temperatura de deschidere a supapei termice (corespunzătoare valorii reglate, de exemplu 55°C). Pe durata acestui pas, fluidul trimis de cazan realizează un ciclu complet prin derivație (intrarea B) astfel încât temperatura cazanului crește foarte repede.

2. Încărcarea sistemului (încălzirea rezervorului)
La atingerea temperaturii de deschidere (de exemplu 55°C), partea dinspre utilizator (intrarea A)
începe să se deschidă treptat în timp ce derivația (intrarea B) se închide încet. Temperatura cazanului crește încet, furnizând energie utilizatorului, dar, în orice caz, temperatura de retur nu va scădea sub temperatura reglată. (de exemplu 55°C).







Rezervor de aburi izolat Celsius



Avantaje ale rezervorului izolat Celsius:

  • Izolare de înaltă calitate (nivel de energie C, conform cu normele EU)
  • Ardere mai eficientă
  • Mai puține emisii poluante
  • Aspect estetic
  • Încălzire continuă garantată (de exemplu: Poate furniza căldură toată noaptea)
  • Poate fi conectat un modul pentru apă caldă pentru uz domestic



Rezervoare tampon Celsius

În cazul încălzirii cu lemne, cantitatea de lemn folosită este mai puțin adaptabilă la nevoile de consum, spre deosebire de peleți. Prin urmare, combustibilul din incinta de ardere furnizează maimultă căldură decât necesită sistemul de încălzire. Rezervorul tampon stochează toată acea energie sub formă de căldură.



Când sistemul de încălzire are căldură în surplus, rezervorul tampon o stochează, prin urmare cazanul pe lemne nu are nevoie de un regulator automat pentru curentul de aer care afectează negativ energia din ardere.



Dimensiuni:







Ventil de zonă motorizat cu 3 ieșiri



Ventil de zonă motorizat cu trei ieșiri cu retur cu arc pentru sisteme hidraulice închise.



Caracteristici tehnice:

  • Domeniu de utilizare: încălzire, aer condiționat, aer condiționat și energie te rmică solară (glicol max. 50%).
  • Alimentare cu energie 230 VAC, 50Hz, putere absorbită: 6W
  • Protecție IP22
  • Presiune nominală PN10
  • Temperatură ambientală de max. 60°C
  • Temperatura fluidului: 5÷120°C; timp scurt: 150°C;
  • Timp de deschidere nominal: 20 s. Închiderea arcului: 6 s.
  • Valoare kvs 12,6
  • Fără putere AB->B
  • Greutate 1,3 kg/bucată









Controler Euroster 813





Principiu de funcționare:

Controlerul EUROSTER 813 este un controler universal cu microprocesor cu afișaj grafic. Controlerul este responsabil pentru funcționarea pompei pe baza diferenței dintre temperaturile setate. Este posibilă chiar setarea unei funcții automate de dezinfecție.



Controler Euroster 813





Controler Euroster 813



Controlerul are drept sarcină pornirea pompei pe baza diferenței dintre temperaturile setate pentru a asigura încălzirea rezervorului doar prin folosirea căldurii în surplus, realizând astfel economie de energie.

Controlerul dispune de mai multe opțiuni pentru circuit de urgență.



Puteți seta valoarea de urgență pentru fierberea cauzată de energie solară. Există un mod automat de
golire disponibil, care are grijă să răcească fluidul stocat până la valoarea setată în caz de supraîncălzire
de către sistemul de încălzire prin panouri solare. Acest mod de funcționare este important dacă lichidul
stocat nu este folosit zilnic și dacă există panouri solare care încălzesc fluidul. Tasta pentru unitatea de
comandă poate fi blocată în scopul protejării parametrilor setați de utilizator, ceea ce poate cauza o
eroare în sistem.



Controlerul dispune de o opțiune pentru senzor de testare de siguranță. Dacă senzorul se activează,
acest lucru va declanșa automat pompele, prevenind astfel fierberea fluidului. Controlerul este dotat cu o
opțiune pentru calibrarea senzorului , care permite evitarea măsurării temperaturii false de către
conductele lungi.



Operarea controlerului:

Afișajul grafic al controlerului EUROSTER 813 face ca setarea sa să fie ușor de realizat. Opțiunile de
setare sunt următoarele:

  • Prin apăsarea simultană a butoanelor +/- accesați meniul.
  • Prin apăsarea simultană a butoanelor -/ok puteți bloca tastatura.
  • Prin apăsarea simultană a butoanelor +/ok puteți intra în modul manual, iar prin apăsarea
    butonului puteți selecta dispozitivele accesibile manual.



După intrarea în meniu, puteți seta următoarele valori:

  • oră
  • dezinfectare (pornit/oprit)
  • moduri de funcționare
  • temperatură maximă de pornire de urgență a colectorului sau cazanului
  • temperatură minimă de pornire a pompei
  • temperatură minimă de stocare
  • temperatură de pornire și oprire pentru delta T solar
  • temperatură de stocare/histereză
  • calibrarea senzorului solar
  • calibrarea senzorului de stocare



Controlerul poate fi montat la:
În cazul existenței unui bazin colector plan cu tub cu vid, cazane cu alimentare mixtă și rezervoare tampon.



Pompa nu trebuie întreruptă de alte echipamente!



Specificație tehnică:



Tensiune electrică de funcționare

230V, 50Hz

Watt nominal

1,6W

Sarcină debit pompă circuit

200W

Temp. min. de pornire pompă

60-190ºC

Temperatură de pornire de urgență

15-40ºC

Temp. max. de depozitare

0-100ºC

Delta T pornire pompă (pornit)

3-20ºC

Delta T oprire pompă

1-18ºC

Temperatură de stocare

10-100ºC

stereză stocare

2-20ºC

Protecție

IP40

Afișaj

LCD





Controler Euroster 813
