Sistem secundar de încălzire două căi fără supapă cu un circuit 5/4"

Sistem secundar de încălzire două căi fără supapă cu un circuit 5/4"
696

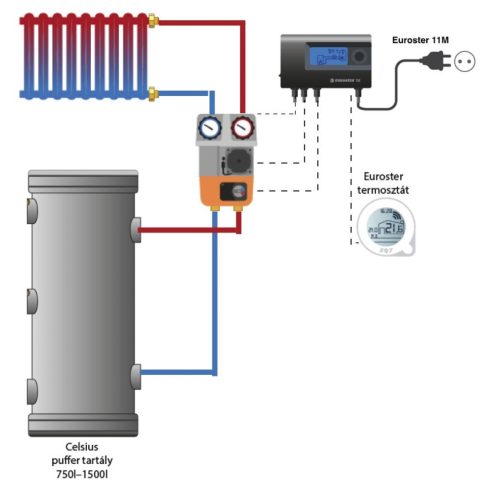

Sistem secundar de încălzire cu un circuit

- Două căi fără supapă -

(industrial)



Pachetul conține:

  • Ansamblu pompă cu două căi fără supapă de amestecare 5/4"
  • Controler Euroster 11M



Descriere

Ansamblu pompă cu două căi fără supapă de amestecare 5/4"







Datorită unor măsurători foarte exacte pentru fiecare din componente, ansamblurile pompă DN32 au toate punctele forte ale gamei, cum ar fi capacitate funcțională, fiabilitate și adaptabilitate la instalare.



Acestea pot fi conectate la sisteme de încălzire cu putere de până la 111 kW, cu un consum foarte scăzut de energie asigurat de pompe de circulație cu eficiență ridicată Wilo Stratos Para și Grundfos Alpha 2L. Cuplajele la bucla de încălzire sau la distribuitor sunt realizate în filetul mamă de 1”1/4.



Controlul presiunii excesive este realizat de ansamblurile pompă cu autoreglare care, datorită comenzii integrate a presiunii diferențiale la Δp constant sau Δp variabil, permit egalizarea performanțelor și eficienței ansamblurilor pompă f M3 din seria DN25 chiar în prezența unor debite foarte ridicate (de până la 4.800 l/h).



În diagrama alăturată puteți vedea graficele caracteristice pentru pompa de circulație Wilo Stratos Para 30/1-8 în cele două moduri diferite de funcționare.



Dimensiuni: 250x400x170 mm (cutie de izolație EPP)
Distanță de centru 125 mm



Pentru putere de până la 111 kW (cu Δt 20 K)
Debit maxim 4800 l/h.
Valoare kvs: 21.0



Ansamblul pompei de circulație de 1”1/4 (180 mm) este format din:

Unmixed pump unit 5/4





Alimentare:

  • Cuplaj 5/4”.
  • Supapă cu flanșă cu bilă și mâner în formă de T.
  • Pompă sincronă de circulație preconectată cu eficiență ridicată (pentru modelele care au această opțiune).
  • Supapă cu flanșă cu bilă dotată cu termometru încorporat în mâner (codat roșu, pentru temperaturi
    între 0°C-120°C).



Retur:

  • Supapă cu flanșă cu bilă dotată cu termometru încorporat în mâner (codat albastru, pentru temperaturi
    între 0°C-120°C).
  • Cuplaj cu supapă anti-retur de 20 mbari (pe latura supapei cu bilă).
  • Cuplaj 5/4”.



Datele aproximative calculate pentru o pompă de circulație cu o putere nominal de ridicare de 8 m (Wilo
Stratos Para 30/1-8).












Controler Euroster 11M





Acesta este un controler electronic, programabil, creat pentru a controla o supapă cu trei ieșiri cu actuator și pompă de circulație în sistemul de încălzire centrală. Menține automat o temperatură constantă la un nivel prestabilit sau asigură o temperatură adecvată a apei în conductele de retur într-un sistem de încălzire centrală realizată cu ajutorul unui cazan pe cărbuni. Posibilitate de conectare la un termostat de cameră.



Controlerul E11M este echipat cu o funcție anti-oprire care previne blocarea pompei care merge în gol și
a rotorului supapei.



Funcțiile controlerului:

  • menține apa la temperatură constantă: în circuitul central de încălzire sau în returul cazanului
  • posibilitate de conectare a unui regulator din încăpere
  • funcție anti-oprire pentru a proteja pompele și supapele împotriva gripării
  • protecție împotriva înghețului
  • testarea funcționării pompelor
  • corectarea afișajului temperaturii



EUROSTER 11M funcționează în unul din cele două moduri : reglarea temperaturii medii de încălzire (de exemplu, la încălzirea prin pardoseală) sau stabilizarea temperaturii de retur. Modul de funcționare este schimbat când se revine la setările din fabric furnizate pentru fiecare dintre moduri.

Setarea 1: destinată reglării sistemelor cu temperatură medie de încălzire

Setarea 2: destinată sistemelor cu reglare a temperaturii de retur



Specificații tehnice:



  • Energie alimentare: 230V, 50Hz
  • Dispozitive controlate: Actuator supapă de amestecare, pompă sistem de încălzire
  • Putere de ieșire : 3 A, 230 V, 50 Hz
  • Consum de energie evaluat: 1,6 W
  • Interval temperatură funcționare: 5 - 40°C
  • Interval temperatură stocare: 0 - 65°C
  • Interval măsurare temperatură: 0 - 110°C
  • Interval control temperatură : 10 - 70°C (mod de control temperatură sistem încălzire)
  • Limită temperatură pornire ansamblu pompă: 20 - 80°C
  • Histereză control temperatură: 2 - 10°C
  • Acuratețe control temperatură: 1°C
  • Clasificare IP : IP40
  • Status vizualizare: LCD cu leduri
  • Culoare: negru
  • Mod de montare: pe perete, cu fișe de perete
  • Greutate (controler cu cabluri): 0,76 kg
  • Certificate/standarde: Respectă Directivele EMC și LDV
  • Dimensiuni (lățime/înălțime x adâncime) mm: 150/90/52
  • Pachetul cuprinde: Controler Euroster 11M , fișe montare perete,
    instrucțiuni, schiță montare, chingi pentru senzori
