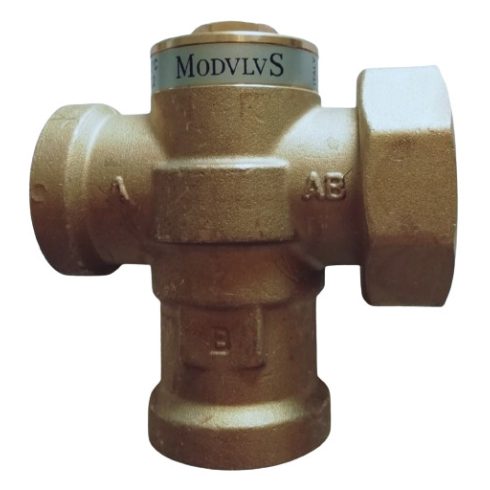

Supapă de protecție cazan 7,2 kvs 5/4” până la 65kW

Supapă de protecție cazan 7,2 kvs 5/4” până la 65kW
65

Supapă de protecție cazan 7,2 kvs 5/4” până la 65kW

  • Date tehnice ale supapei de protecție a cazanului:

    • realizată din alamă forjată
    • presiune maximă de funcționare 10 bari
    • temperatură maximă 100°C
    • temperaturi opționale de deschidere 45, 55, 60°C
    • A-AB Kvs 7,2
    • B-AB Kvs 4,8
    • temperatură nominală reglabilă de deschidere +10K
    • performanță maximă (Δt20K și 2800l/h) 65kW
    • Δt maxim integrat în fluxul de retur 100 kPa
    • greutate: 850 g/bucată



    Principiu de funcționare:

    1. Pornirea sistemului (încălzirea cazanului)
    După pornirea cazanului, supapa termică este închisă complet în partea dinspre utilizator (intrarea A) și rămâne astfel până când fluidul este încălzit de sursa de căldură și ajunge la temperatura de deschidere a supapei termice (corespunzătoare valorii reglate, de exemplu 55°C). Pe durata acestui pas, fluidul trimis de cazan realizează un ciclu complet prin derivație (intrarea B) astfel încât temperatura cazanului crește foarte repede.

    2. Încărcarea sistemului (încălzirea rezervorului)
    La atingerea temperaturii de deschidere (de exemplu 55°C), partea dinspre utilizator (intrarea A)
    începe să se deschidă treptat în timp ce derivația (intrarea B) se închide încet. Temperatura cazanului crește încet, furnizând energie utilizatorului, dar, în orice caz, temperatura de retur nu va scădea sub temperatura reglată. (de exemplu 55°C).

    3. Funcționarea sistemului
    Pornind de la situația de la punctul 2, temperatura de furnizare se ridică treptat până la deschiderea completă a supapei termice (intrarea A) și până la închiderea corespunzătoare a derivației (intrarea B). Aceasta se întâmplă la 10 K peste temperatura reglată sau temperatura de deschidere (prin urmare, în exemplul dat temperatura trebuie să fie de aproximativ 65°C). Acum instalația funcționează și temperatura setată a fluidului se poate ridica până la temperatura stabilită.

    De exemplu, dacă temperatura de deschidere a supapei este de 55°C, atunci aceasta este
    deschisă complet în direcția A → AB în caz de creștere a temperaturii cu 10°C.



  • Masa
    850 g/db
