Felújítás klasszikus P-V 25 kazán rendszercsomaggal (puffertartály nélkül)

Felújítás klasszikus P-V 25 kazán rendszercsomaggal (puffertartály nélkül)
380 702 Ft

Csomag Tartalma:

  • Celsius P-V 25 Klasszikus vegyestüzelésű kazán (24 kW)
  • F-kazánvédő csomag (Kondenzáció megelőzésére)
  • Biztonsági hűtőkör csomag
  • 3 járatú elektromos váltószelep 1" (Puffer rétegfűtésre)
  • Vezérlő egység (E 813)
Részletek

Részletes termék ismertető



P-V 25-ös szilárd tüzelésű lemezkazán



Ajánlott tüzelőanyagok:

  • Nem fás biomassza



Kazán tartozékok:

  • Kazán hőmérő
  • Töltő-, leeresztő csap
  • Tűzrácsok (rostélyok)



Megvásárolható kiegészítő tartozékok:

  • Automata huzatszabályozó
  • Acél füstelvezető csövek
  • Salakkaparó, hamutartó
  • Celsius tisztítós csomag







A kazánok alkalmasak családi házak, kis lakások, fólia és üvegházak, kisebb üzemcsarnokok és műhelyek gravitációs vagy szivattyús fűtésére.



A kazánok kezelése, üzemeltetése egyszerű és gazdaságos. A kazánok tűztere 5 mm vastagságú acéllemezből készül elhajlítással hegesztett kötéssel.



A kazántesten (3db) öntöttvas tüzelőajtó található, amelyek az üzemeltetéshez szükséges valamennyi funkciót kielégítik (feltöltés, tisztítás, levegőszabályozás).



Előnyei:

  • A kiépített fűtésrendszer segítségével az egész épületben egyenletes hő eloszlást és szükség esetén használati meleg vizet is biztosíthat szemben a kandallókkal és kályhákkal.
  • Hasznos energiát állít elő a felhalmozott szárított nem fás biomasszából.
  • A tűztér 5 mm lemezvastagságú hőálló acélból készül, a tartósság és magas nyomástűrés érdekében.
  • Kezelésük, üzemeltetésük egyszerű és gazdaságos.
  • Zárt rendszerre köthetők (üzemi nyomás max. 2 bar), így lehetővé teszi, hogy azonos fűtésrendszeren több kazán is üzemeljen (pl.: gázkazán/szilárd-tüzelésű kazán/pellet kazán).
  • Bármely fűtésrendszerhez csatlakoztatható (radiátoros, padló, fal és kombinált fűtés)



Típus

P-V25

CELSIUS

Maximális teljesítmény (kW)

24

Tüzelő ajtó méret (mm)

200*300

Fűthető légtér fűtési rendszertől függően(m3)

250-450

Hatásfok tüzelő anyagtól függően (%)

78-82

Fűtővíz csatlakozás (”)

2

Füstcső csatlakozás (mm)

132

Magasság (mm)

1150

Szélesség (mm)

450

Mélység (mm)

500

Tömeg (Kg)

180

Víztérfogat (l)

52

Üzemi nyomás (bar)

2

Üzemi hőmérséklet (°C)

90

Próbanyomás (bar)

4

Tűztér mérete (mm)  (magasság*szélesség*mélység)

500*320*370












Celsius  Biztonsági Hőcserélő





A fatüzelés sajátossága, hogy a hőenergia-előállítás pillanatnyi intenzitása kevésbé szabályozható, mint pl. pellet tüzelés esetén, mivel a tűztérben lévő tüzelő mennyisége, ill. annak energiatartalma magasabb, mint az épület pillanatnyi hőigénye, ezért minden esetben gondoskodnunk kell a kazánok túlfűtés védelméről.   Ennek egyik legegyszerűbb megoldása a külső biztonsági hőcserélő rendszerbe építése.

A  Celsius Biztonsági hőcserélő 56kW kazánteljesítményig alkalmazható, ennél magasabb teljesítmény esetén egyedi tervezést és kivitelezést igényel a kazánok túlfűtés védelme.

Működése: Ha a kazán fűtési előremenő csonkjára csatlakozó tartályban lévő fűtővíz hőmérséklete eléri vagy meghaladja a 98°C-ot, úgy egy termosztatikus szelep kinyit, és a tartályban elhelyezett hőcserélőn átáramló hálózati hideg víz lehűti a fűtővizet.







Celsius F-kazánvédő egység csomag 65kW kazán teljesítményig

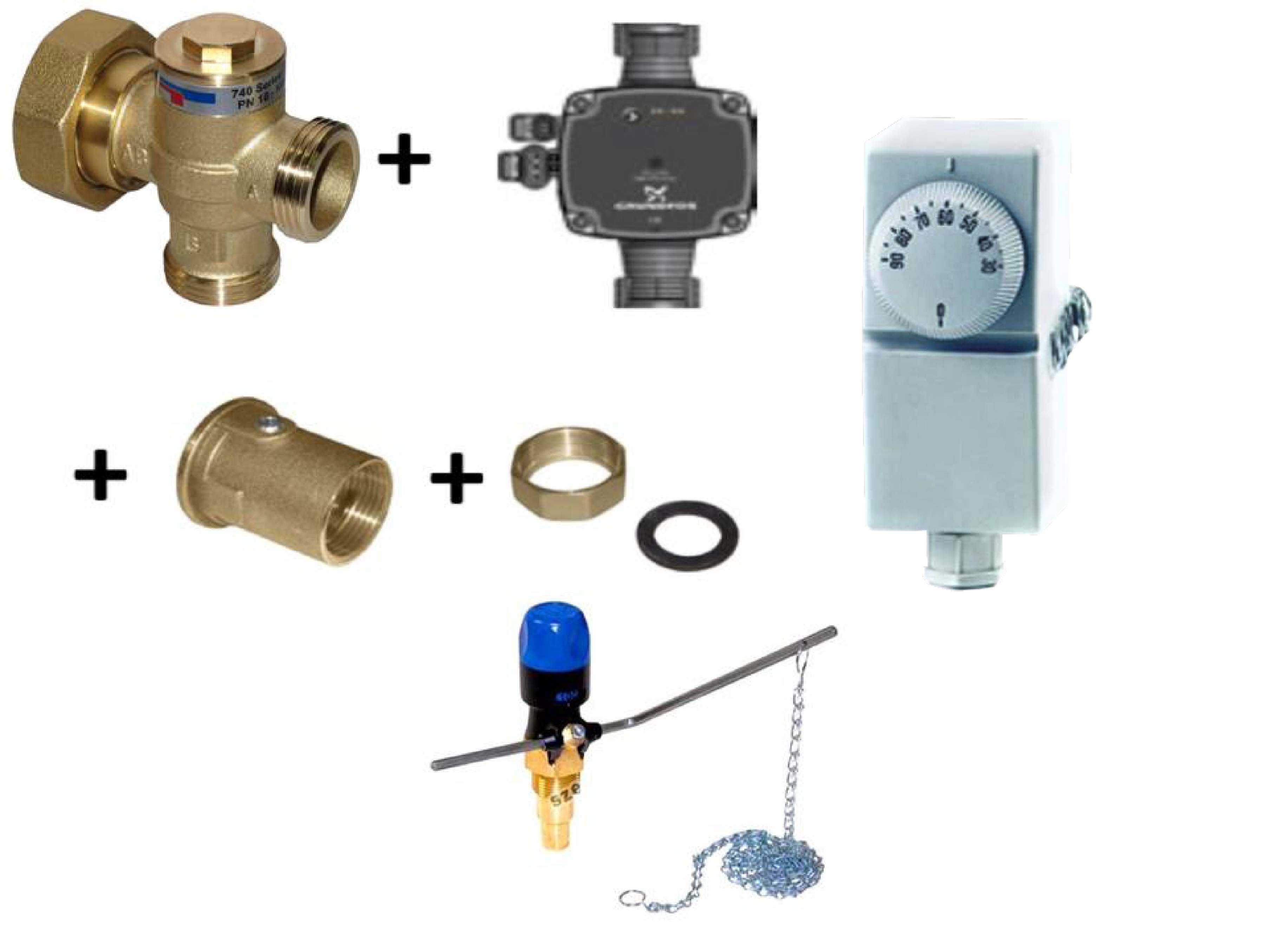

Kazánvédő csomag



Csomag tartalma:

  • Celsius kazánvédő szelep
  • Grundfos UPM3 25-70 Hybrid keringető szivattyú
  • 1db szivattyú hollander (golyós csappal)
  • 65kW-ig, KVS: 7,2





Alkalmazási terület:



A szilárdtüzelésű kazánok üzemeltetése során gyakran tapasztalt jelenség a kondenzáció, mely minden esetben kazán károsodást, élettartam és hatásfok csökkenést, továbbá fűtési többlet költséget eredményez.



Ezen egységek használatával elkerülhető a nem kívánt kondenzáció!



A berendezés a termosztatikus keverőszelep segítségével folyamatosan a kondenzációs hőmérséklet felett tartja a fűtőkészülék vízhőmérsékletét.



Működési elve:





1. Indítási üzemmód (kazán előmelegítés)
A kazánból kilépő „előremenő” fűtővizet visszairányítja a kazán „visszatérő” csonkjára mindaddig, mígnem eléri a beépített termosztatikus szelep nyitási hőmérsékletét. A szelep „A” ága zárt állapotban van.







2. Puffer tartály felfűtési üzemmód:
Mikor a vissza keringetett fűtővíz hőmérséklet eléri a termosztatikus szelep nyitási hőmérsékletét, a szelep a puffer tartályból érkező alacsony hőmérsékletű fűtővizet bekeveri a magasabb hőmérsékletű „előremenő” víz egy részével, úgy hogy a kazánba visszatérő hőmérséklet nem alacsonyabb mint a szelep nyitási hőmérséklete így védi a kazánt a nem kívánt kondenzációtól.  A keveréshez használt előremenő vízmennyiségen felül keletkező hőenergiát tovább engedi a puffer fűtésére.
ága zárt állapotban van.







3. Teljes kapacitású puffer fűtési üzemmód:
Ha a pufferből visszatérő fűtővíz hőmérséklete eléri vagy meghaladja a termosztatikus szelep nyitási hőmérsékletét, úgy a szelep teljesen nyitott állapotba vált, így teljes kapacitással fűthetjük a puffer tartályt. A szelep „B” ága zárt állapotban van. Ez az állapot a szelep nyitási hőmérséklete +10 K-n jön létre.


Például, ha a szelep nyitási hőmérséklet 55°C akkor +10°C esetén teljesen nyitott A → AB irányba.



Kazánvédő szelep technikai adatai:



  • Anyaga: melegen kovácsolt sárgaréz
  • Max. üzemi nyomás: 10bar
  • Max. Hőmérséklet: 100°C
  • Választható nyitási hőmérsékletek: 45, 55, 60°C
  • A-AB Kvs érték: 3,5
  • B-AB Kvs érték: 2,3
  • Névleges nyitási hőmérséklet: beállított +10K
  • Max. teljesítmény (Δt20K és 1400l/ó) mellett: 32kW
  • Max. Δp visszatérő ágba építve: 100 kPa







Motoros 3-járatú váltószelep rugós visszatérítővel









Alkalmazható: fűtés, hűtés és napkollektoros rendszerekben (glycol max. 50%)

  • 230V, 50Hz. Felvett teljesítmény: 6W
  • Védelem IP22
  • Névleges nyomás PN10
  • Környezeti hőmérséklet Max. 60C°
  • Töltet hőmérséklet: 5+120C°, Rövid ideig 150C°
  • Névleges nyitási idő: 20s, rugó visszatérítő zárás 6s
  • KVS 12,6
  • Üresjárat AB->B



Váltószelep bekötése:

  • AB - Kazán visszatérő
  • A - Puffer tartály közepe
  • B - Puffer tartály alja



Puffer rétegfűtés:

A puffer felfűtését a tartály felső részénél kezdjük, így a kazánba visszatérő fűtővíz rövidebb idő alatt eléri a kívánt hőmérsékletet, ezáltal a kazánvédő (kondenzációt elkerülő) keverőszelep gyorsabban éri el a teljesen nyitott állapotot, és a kazánban keletkező összes hőenergiát a puffer fűtésére használjuk, nem pedig a visszatérő víz hőmérsékletének emelésére.

Ha a puffertartály felső rétegében tárolt fűtővíz hőmérséklete eléri a beállított értéket (pl. 60-65°C), melyet a tartály közepén elhelyezett termosztát jelez, akkor egy elektromos 3 járatú váltószelep átváltja a kazán visszatérőt a tartály középső csonkjáról az alsóra.

Eőnye:

Gyorsabb tartályfelfűtés

Hatékonyabb épületfelfűtés, mivel a fütésrendszerbe rövidebb idő alatt kerül megfelelő hőmérsékletű fűtővíz

Emeli a  fűtésrendszer hatásfokát



Puffer tartály rétegfűtés









Euroster 813 vezérlő egység





Az Euroster 813 egy univerzális mikroprocesszoros hőmérséklet szabályzó grafikus kijelzővel, érzékelőkkel. Az Euroster 813 vezérlő a szivattyút hőmérséklet-különbség alapján működteti. A vezérlés fő funkciója, hogy a beállított hőmérséklet-különbség alapján kapcsolja be, illetve kapcsolja ki a szivattyút, így biztosítva azt, hogy a tárolót csak a megtermelt többlet hővel melegítjük, ezáltal energia megtakarítás érhető el. Magas hőmérsékletnél vészkeringetést indít el amely meggátolja a kazán túlmelegedését. Fagyvédelmi funkciót is tartalmaz továbbá.

Az EUROSTER 813 egy univerzális mikroprocesszoros hőmérséklet szabályzó grafikus kijelzővel, érzékelőkkel. Az EUROSTER 813 vezérlő a szivattyút hőmérséklet-különbség alapján működteti.

Az EUROSTER 813 vezérlő puffer tartályhoz, váltószelephez, vegyes tüzelésű kazánhoz, utókapcsolt gázkazánhoz, napkollektoros szolár rendszerhez (vákuumcsöves, vagy sík-kollektoros rendszerhez) alkalmazható vezérlés.

A vezérlés fő funkciója, hogy a beállított hőmérséklet-különbség alapján kapcsolja be, illetve kapcsolja ki a szivattyút, így biztosítva azt, hogy a tárolót csak a megtermelt többlet hővel melegítjük, ezáltal energia megtakarítás érhető el.



Euroster 813 műszaki adatok



Tápellátás

230V, 50Hz

Teljesítmény felvétel

1,6W

Keringető szivattyú kimeneti terhelése

200W

Vészindítási hőmérséklet

60-190°C

Szivattyú min. indulási hőmérséklet

15-40 C

Tároló max. hőmérséklet

0-100 C

Delta T szivattyú indítás

3-20 C

Delta T szivattyú leállítás

1-18 C

Tároló hőmérséklet

10-100 C

Tároló hiszterézis

2-20 C

Védettség

IP40

Kijelző

LCD









Elektromos Bekötés

1. Fázis
2. Szivattyú
3. Váltó szelep
4. - 5.Puffer közepe
5. - 7.Puffer teteje
8. - 9.Kazán (pt1000)
10. Nulla









A vezérlő beállítása:

+/- gomb egyszerre megnyomásával menübe lépés

-/ok billentyűzet lezárás

+/ok kézi üzemmód /+ gomb megnyomásával választhatók ki a kézileg indítható eszközök.

A menübe való belépés után beállítható értékek:

1. idő

2. fertőtlenítés (on/off)

3. üzemmódok

4. napkollektor, vagy kazán maximum vészindítási hőmérséklete

5. szivattyú minimális indítási hőmérséklet

6. tároló maximum hőmérséklete

7. szolár delta T indulási és leállítási hőmérséklete

8. tároló hőmérséklete/hiszterézis

9. szolár érzékelő kalibrálása

10. tároló érzékelő kalibrálása



Bekötési rajzok:
