Három körös termosztatikus keverőszelepes fűtés oldal

Három körös termosztatikus keverőszelepes fűtés oldal
437 486 Ft

Csomag tartalma:

  • Osztó – Gyűjtő szivattyú állomásokhoz (3 körös)
  • Fűtésköri szivattyúállomás termosztatikus keverőszeleppel (3 db)
  • UNI3 (keverőszelep és szivattyúvezérlő)
  • Szigetelt 3 körös osztó- gyűjtő DN20 szivattyú állomásokhoz



    3-way distributor





    Szigetelt 3 körös osztó- gyűjtő DN20 szivattyú állomásokhoz.

    Alkalmazható  2m3/h, 50kW (Δt20K) max. 6bar.

    Szivattyú állomás csatlakozások ¾”

    Puffer csatlakozás 1”

    Méretek 100x100x540mm



    Fűtéskör ellátó szivattyú állomás, termosztatikus keverőszeleppel





    Az új fejlesztésű Celsius szivattyú állomások a legfejlettebb technológiával készülnek. A kompakt kialakításnak köszönhetően alacsony a helyigényük. Az egység EPP hőszigeteléssel rendelkezik.

    Méretek: 180x302x142mm

    Kötési távolság: 90mm



    Alkalmasak kis és közép méretű fűtési körök ellátására. A magas hatásfokú szinkron keringető szivattyúnak köszönhetően nagyon alacsony az energiafelhasználásuk.

    Max. Fűtéskör méret: 22kW (folyamatos Δt 20K)

    Max. áramlás 1000 l/h

    KVS: 2,0



    Egység tartalma:

    Előremenő oldal:

    -          ¾” hollanderes csatlakozó

    -          3-járatú termosztatikus keverőszelep (F1, F2 Modell)

    -          Magas hatásfokú szinkron keringető szivattyú (elő-vezetékelve)

    -          Hollanderes gömbcsap hőmérővel

    Visszatérő oldal:

    -          Hollanderes gömbcsap visszacsapó szeleppel (nyitás 20mbar) és hőmérővel

    -          T idom

    -          ¾” csatlakozó



    Tájékoztató adatok alacsony és közepes hőmérsékletű fűtési körökhöz

    Modell

    Állítható hőm. tartomány

    t

    Kvs

    Fűtéskör teljesítmény és áramlási mennyiség

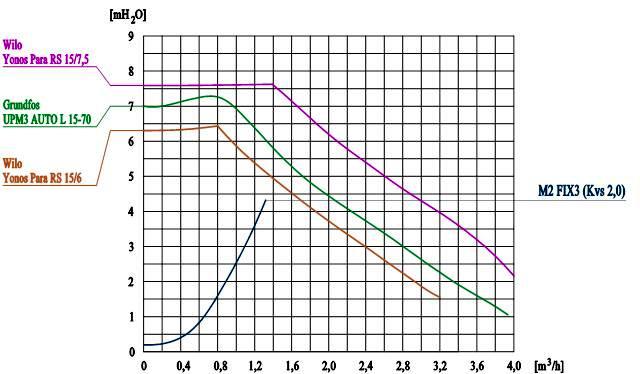

    Ajánlott keringető szivattyú

    Maradék emelési erő

    Kb. Fűthető padlófűtés felület

    F1

    20-45C°

    8 K

    2.0

    4,5kW 500 l/h

    Wilo Yonos Para RS 15/6

    5 mH20

    50m2-ig

    F2

    45-70C°

    20 K

    2.0

    11kW 500 l/h

    Wilo Yonos Para RS 15/6

    5 mH20

    F1

    20-45C°

    8 K

    2.0

    9kW1000 l/h

    Wilo Yonos Para RS 15/7,5

    5 mH20

    50m2-100m2-ig

    F2

    45-70C°

    20 K

    2.0

    22kW1000 l/h

    Wilo Yonos Para RS 15/7,5

    5 mH20





















    Referencia hőmérsékletek:

    F1 Model: T előre: 55C° , T Vissza: 24C°  T Kevert: 32C°

    F2 Model: T előre: 75C° , T Vissza: 40C°  T Kevert: 55C°





    EUROSTER UNI3 hűtés fűtés vezérlő





    Az EUROSTER UNI3 egy széleskörűen alkalmazható multifunkcionális, mikroprocesszoros hűtés fűtés vezérlő. A fűtésrendszer vezérlőben három különálló keverőszelep és hozzátartozó szivattyú vezérlés van, amely szobatermosztát jellel is indítható, és külső hőmérséklet érzékelő alapján modulálható. Három különálló termosztát jel fogadására alkalmas, amely feszültségmentes. A keverőszelepeket heti programozás alapján is vezérelhetjük hűtésre-fűtésre. A vezérlő utókapcsolt gázkazán automatikus indítására is alkalmazható.

    + automata vészkeringtetés

    + padlóhőmérséklet temperálás



    A fűtésrendszer vezérlő további kazánok indítására is alkalmas (pl.: gázkazán). A beérkező szoba termosztát jelek alapján zár egy feszültségmentes kontaktust.

    Az EUROSTER UNI3 hűtés fűtés vezérlőben több biztonságot szolgáló beállítási lehetőség található. Túlforrás védelem, túlhűlés védelem, fagyvédelem, és a keverőszelepeknél egy vészleállító hőmérséklet, amely a rendszer védelmét szolgálja az esetleges meghibásodott keverő motorok esetén.  A fűtésrendszer vezérlő a grafikus kijelzőnek köszönhetően pontos és széleskörű tájékoztatást ad a folyamatos működésről, ezzel megkönnyítve a készülék beállítását, ellenőrzését.

    Az EUROSTER UNI3 hűtés fűtés vezérlő alkalmazható puffertartályokhoz és kazánokhoz, mert rendelkezik túlfűtés-védelemmel (túlfűtéskor termosztát jel felülbírálás történik és jelet kapcsol az „alarm” kimenetre egyéb eszközök indítása céljából).

    A fűtésrendszer vezérlőnek széleskörű a kompatibilitása. Könnyen telepíthető új, valamint már meglévő rendszerekbe is. A fűtésrendszer vezérlő alaptartozékai a jeladók, érzékelők. Az EUROSTER UNI3 vezérlő a grafikus kijelzőnek köszönhetően megkönnyíti a vezérlő beállítását, amely a jobb oldalon található forgatógomb segítségével történik. A forgató gomb  egyszeri megnyomásával és jobbra forgatásával választható ki a kívánt beállítási menü, amely a grafikus kijelzőn megjelenik. A gomb megnyomásával állíthatók a hőmérsékleti értékek (olyankor az aktuális menü látható). A beállított hőmérsékleti érték után a gomb még egyszeri megnyomásával menthető el a beállítás. A fűtésrendszer vezérlőben két menü található: főmenü és szervizmenü. A szervizmenüben aktivált egységek a főképernyőn megjelenítésre kerülnek, és jelzik az aktuális működési állapotot.



    Az EUROSTER UNI3 hűtés fűtés vezérlő 3 db három-, vagy négyutas keverőszelep kiszolgálására is szolgál. Minden keverőszelep mozgató motor típushoz alkalmazható, amely 230 V-os és önálló végállás kapcsolóval rendelkezik (három pontos). Az EUROSTER UNI3 fűtésrendszer vezérlő a keverőszelepet nem időalapon, hanem hőmérséklet dinamikai alapon vezéreli. Ez azt eredményezi, hogy a vezérlő a kevert körön beállított értéket és nyitási dinamikát követi. Előnye: mindig a hőmérsékletet figyeli és nem a szelep nyitási állapotát.



    Mozgatási dinamika hőmérséklet és ellenőrzési idő függvényében:





    A telepítést, beállítást megfelelő villamossági szaktudással rendelkező szakember végezze el! Az érzékelőt a kazán legmelegebb pontjára, merülőhüvelyben, vagy az előremenő melegvíz kivezetésénél kell rögzíteni szorítópánttal és elszigetelni a külső hőmérsékleti tényezőktől (semmilyen folyadékba sem meríthető). A szivattyúk tápvezetékét a következő módon kell csatlakoztatni: kék és barna - 230V, zöld-sárga (védelmi) a testhez kell csatlakoztatni. PE- FÖLDELÉS (SÁRGA-ZÖLD) N- NULLA (KÉK)* L- FÁZIS (BARNA)* * Figyeljen a fázis helyes bekötésre! A vezérlőt Din 35mm-es sínre pattintva falon kívüli, vagy süllyesztett dobozban kell elhelyezni.

    A kazánokat az aktuális szabványoknak megfelelő biztonsági hűtőhurokkal és egyéb biztonsági berendezésekkel szükséges felszerelni. A keverőszelep hőmérsékleti beállításánál figyelembe kell venni a gépészeti technológiának megfelelő hőmérsékletet! Túl magas hőmérséklet károsíthatja a rendszert. Nem szabad magasabb áramerősségű biztosítékot használni, mert az a vezérlő meghibásodásához vezethet.

    Az EUROSTER UNI3 hűtés fűtés vezérlőn a fűtésszezon előtt és közben ellenőrizni kell az elektromos vezetékek műszaki állapotát, a vezérlő rögzítését, esetleges szennyeződésektől le kell tisztítani. Az elektromos berendezések földelésének mérését el kell végeztetni.

    Garancia idő a vásárlástól számított 24 hónap. Az EUROSTER biztosítja a termék díjmentes cseréjét amennyiben a hibát a gyártó okozta. A jótállás nem vonatkozik azokra a hibákra és károkra, melyek a termék szakszerűtlen beszerelése vagy használata folytán keletkeztek, mechanikus sérülésekre és olyan meghibásodásokra melyeket, villámlás, elektromos zárlat, vagy túlterhelés okozott. A HŐMÉRSÉKLET ÉRZÉKELŐT TILOS BÁRMILYEN FOLYADÉKBAN HASZNÁLNI! Ez az érzékelő meghibásodását és a jótállás elvesztését eredményezheti.



  • Tömeg
    20,5 kg/db
